Band Pass Filter - Frekvenciaszűrő - 868MHz RPSMA!

868 MHz-re hangolt frekvenciaszűrő, vagy másnéven Band Pass Filter vagy SAW filter.

A felületi akusztikus hullám (SAW) sáváteresztő szűrők piezoelektromos effektust alkalmaznak az elektromágneses jelek akusztikus jellé alakítására és fordítva. A SAW sávszűrő éles levágást, nagyon lineáris fázisjellemzőket, nagy stabilitást és nagy megbízhatóságot biztosít. Az elektromos jeleket piezoelektromos kristályban vagy kerámia eszközben mechanikai hullámmá alakítják. A hullám késleltetett, amikor az eszközön keresztül terjed, mielőtt visszaváltozik elektromos jellé. A késleltetett kimeneteket újra kombinálják, hogy egy véges impulzus-válasz szűrő közvetlen analóg megvalósítását állítsák elő.

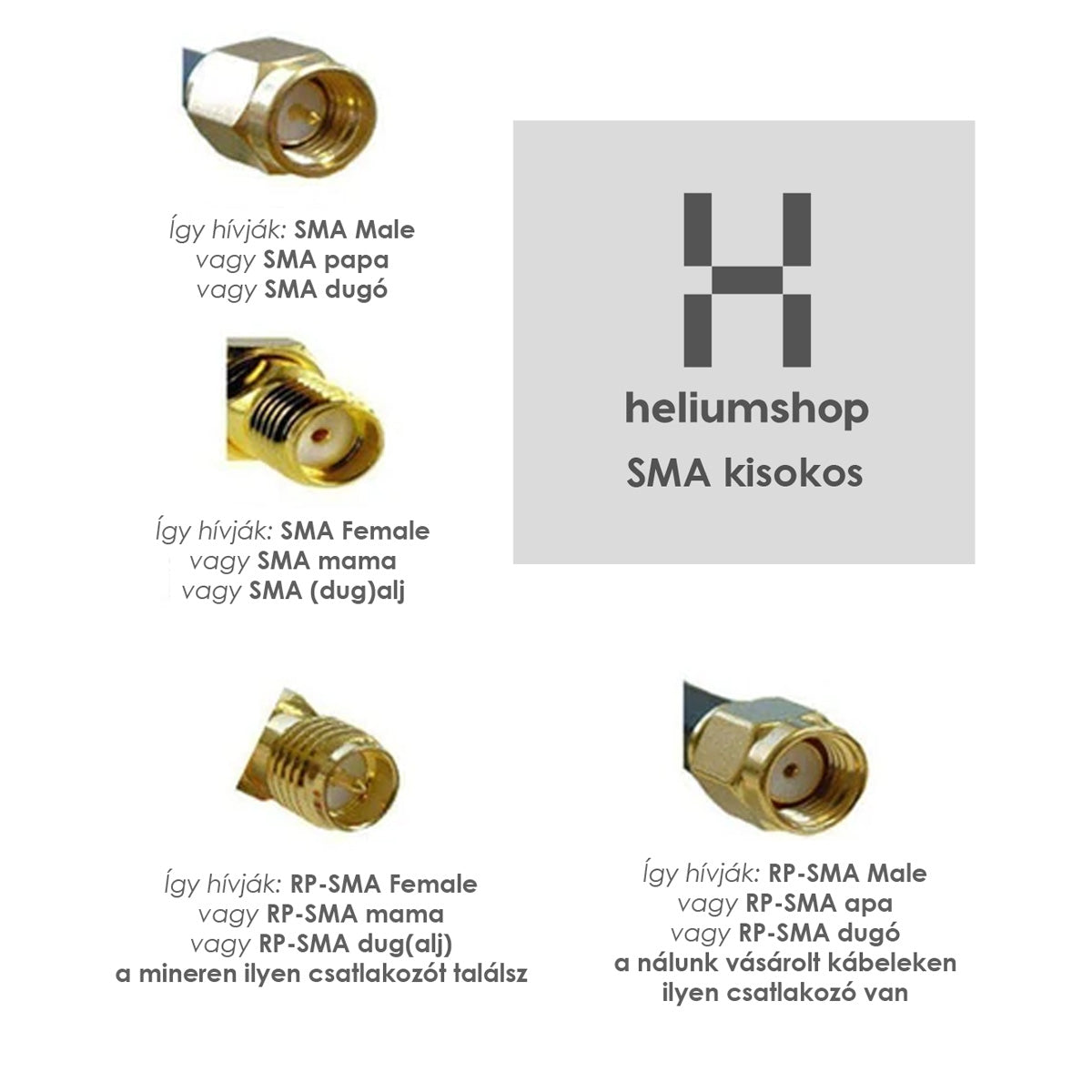

RP-SMA male és RP-SMA female csatlakozókkal, így a szokásos minerekhez és antennákhoz semmilyen más adapterre nem lesz szükséged, csak tekerd rá a minerre a végé mint egy toldást.

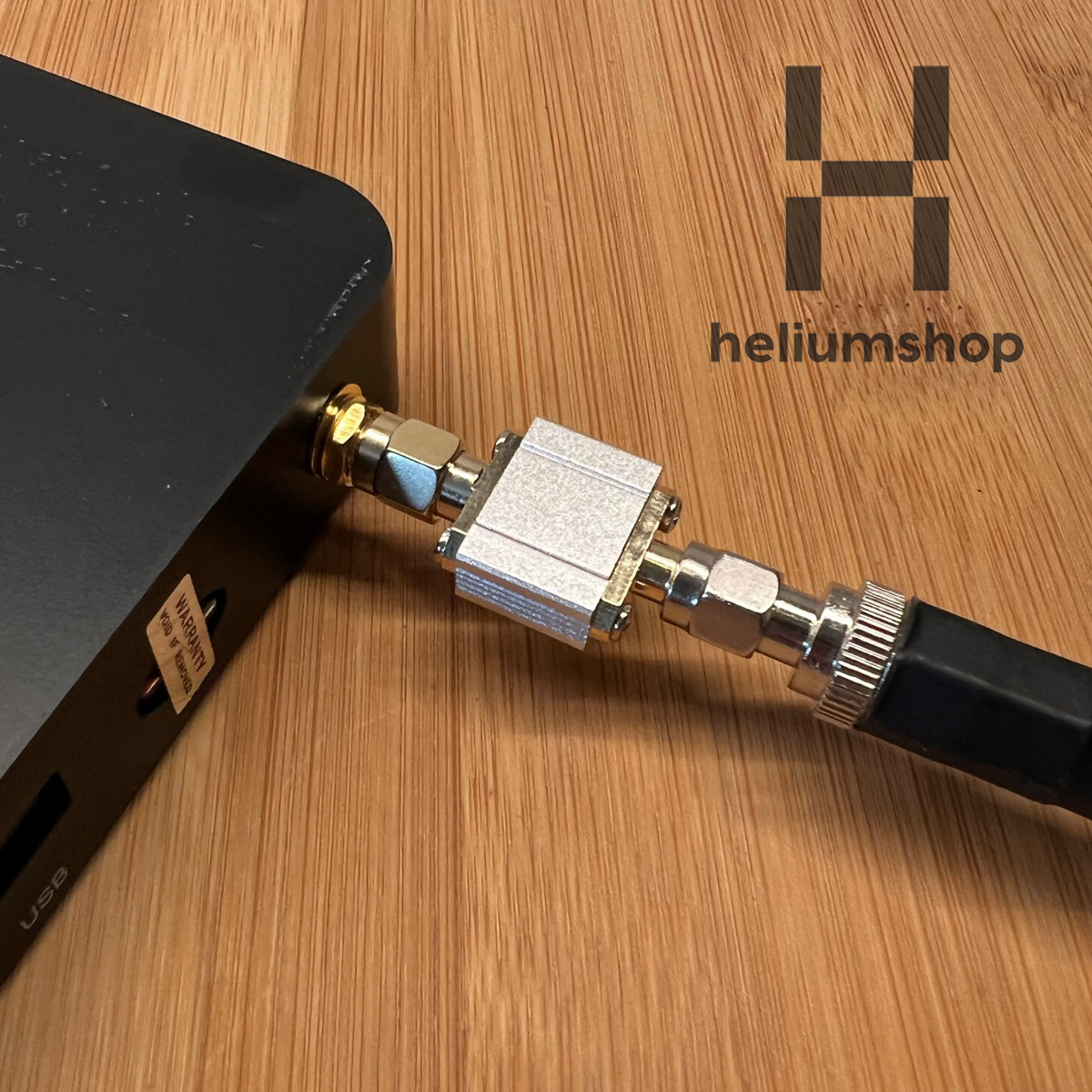

Egy összesállítási példát láthatsz a képeken. Antenna, kábel és miner nem tartozék!

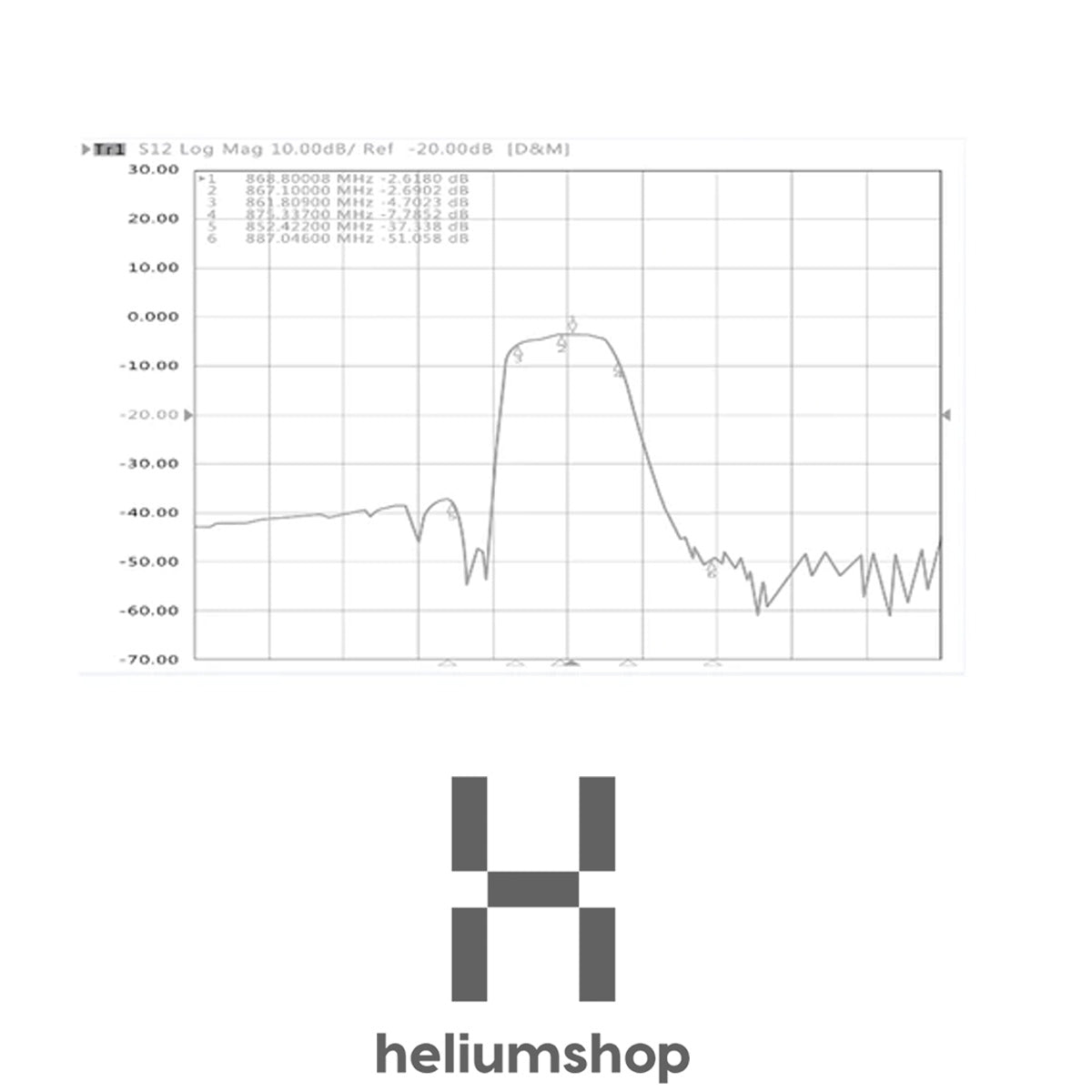

• Frekvencia középpontja：868.3MHz
• Áteresztés szélessége：4MHz
• Az áteresztési interpolációnál a jelveszteség：3.5dB(max)
• Tartományon kíüli frekvenciák szűrése：468MHz~828MHz ≥40dB | 918MHz~1268MHz ≥40dB
• Impedancia：50ohms
• Maximum bementei jelerősség：20dBm
• Működési hőmérséklet：-20~50℃
• Tárolási hőmérséklet：-40~85℃

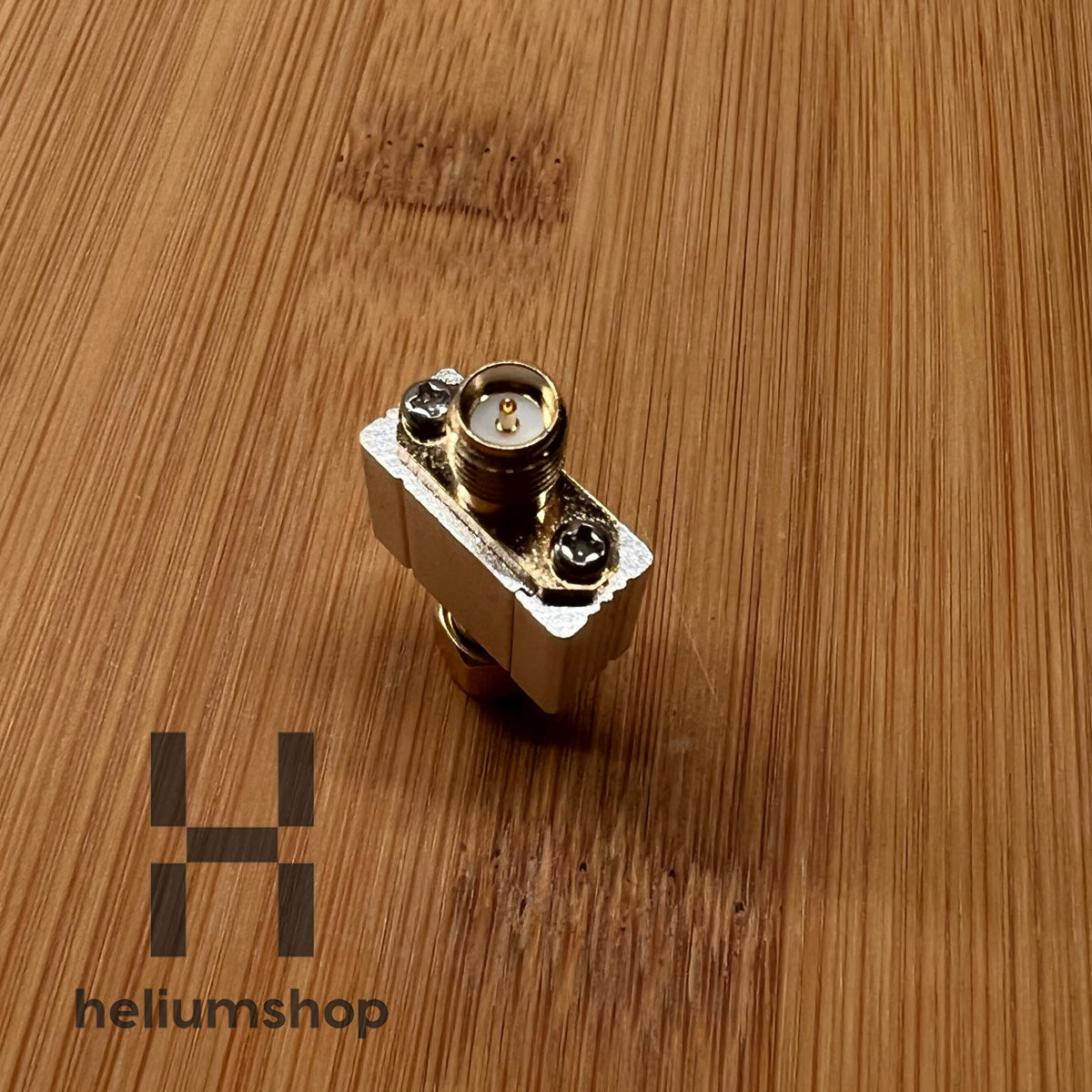

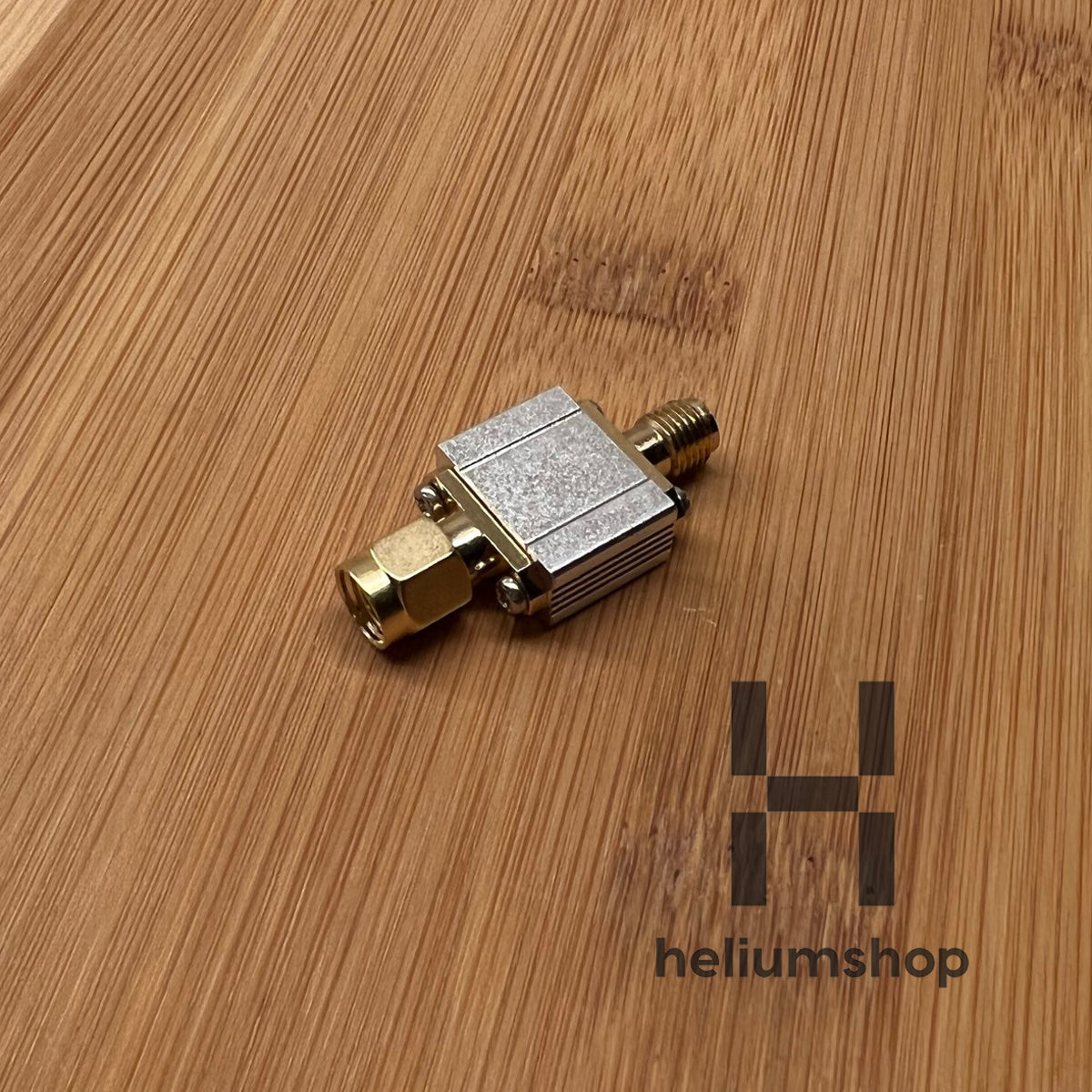

• Csatlakozók típusa：RPSMA-Male (papa) <> RPSMA-Female (mama)
• Méret：17.5*34.4*7.7mm

 Az antenna/kábel cseréjekor a minert minden esetben áramtalanítani kell, mert az antenna vagy kábel nélkül üzemelő miner károsodhat.

A Filter nem kültéri használatra tervezett. A legjobb ha beltérben használod, ha mégis ki kell tenned a szabadba akkor a víz ellen mindenképp védeni kell!
