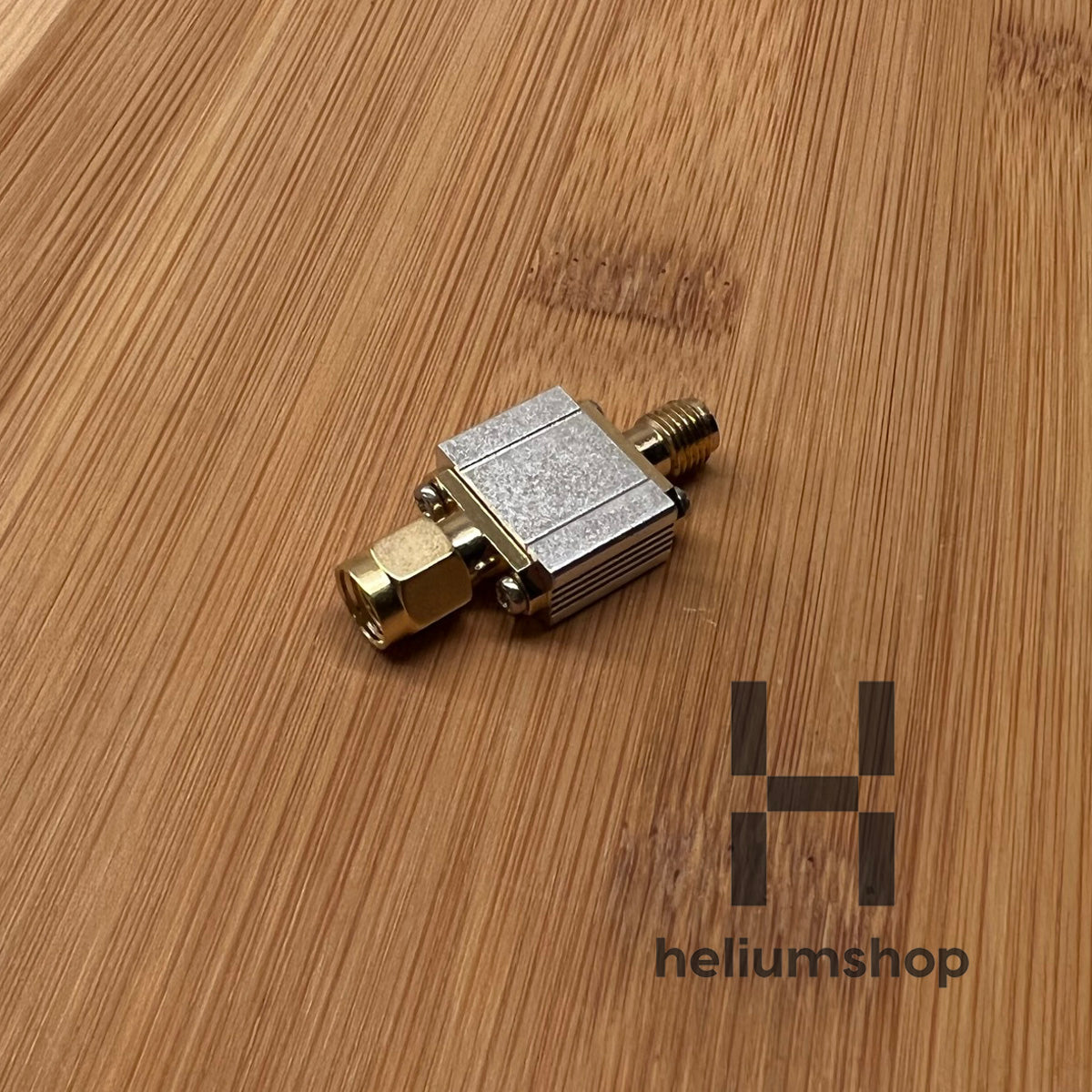

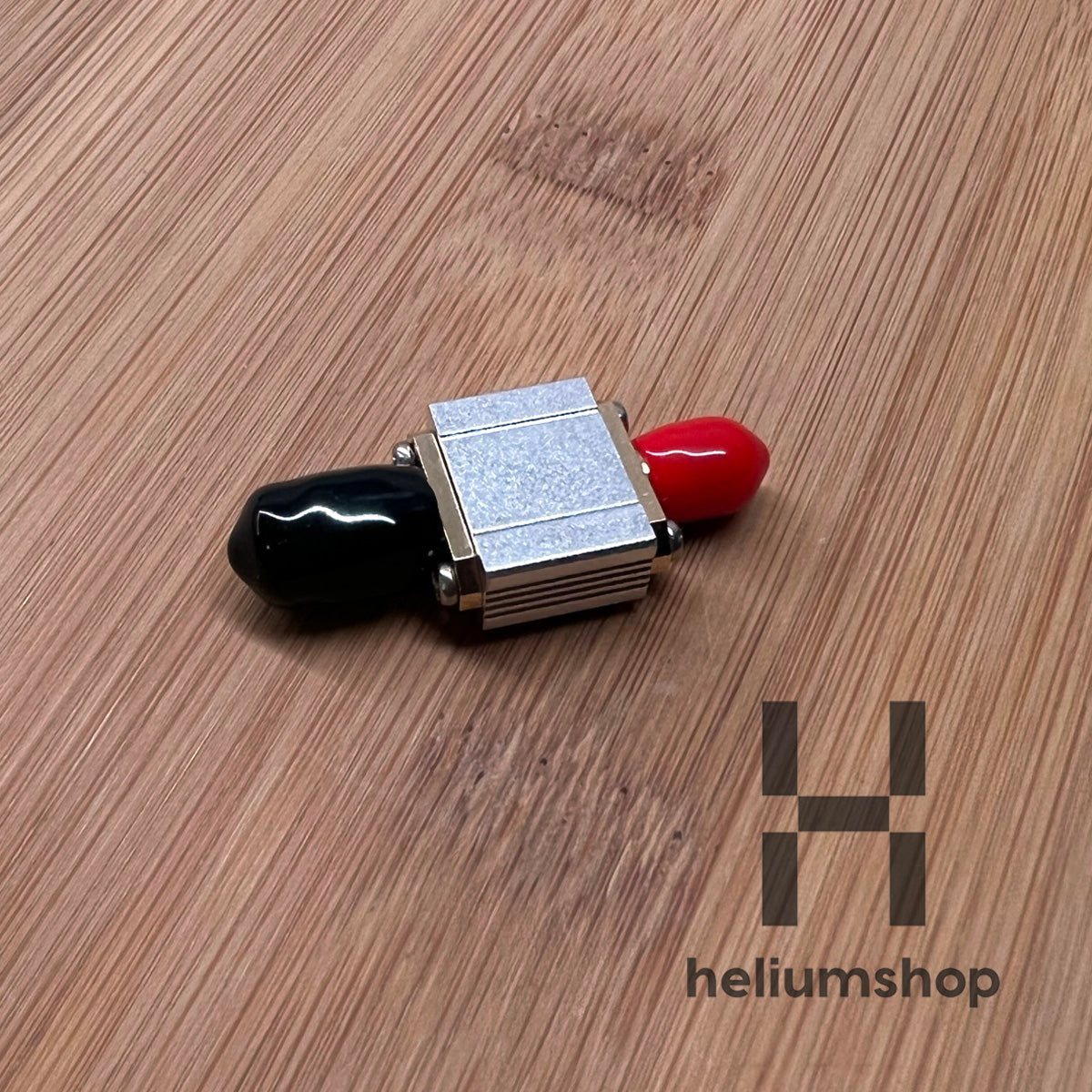

868 MHz-re hangolt frekvenciaszűrő, vagy másnéven Band Pass Filter vagy SAW filter.
A felületi akusztikus hullám (SAW) sáváteresztő szűrők piezoelektromos effektust alkalmaznak az elektromágneses jelek akusztikus jellé alakítására és fordítva. A SAW sávszűrő éles levágást, nagyon lineáris fázisjellemzőket, nagy stabilitást és nagy megbízhatóságot biztosít. Az elektromos jeleket piezoelektromos kristályban vagy kerámia eszközben mechanikai hullámmá alakítják. A hullám késleltetett, amikor az eszközön keresztül terjed, mielőtt visszaváltozik elektromos jellé. A késleltetett kimeneteket újra kombinálják, hogy egy véges impulzus-válasz szűrő közvetlen analóg megvalósítását állítsák elő.
Csatlakozók

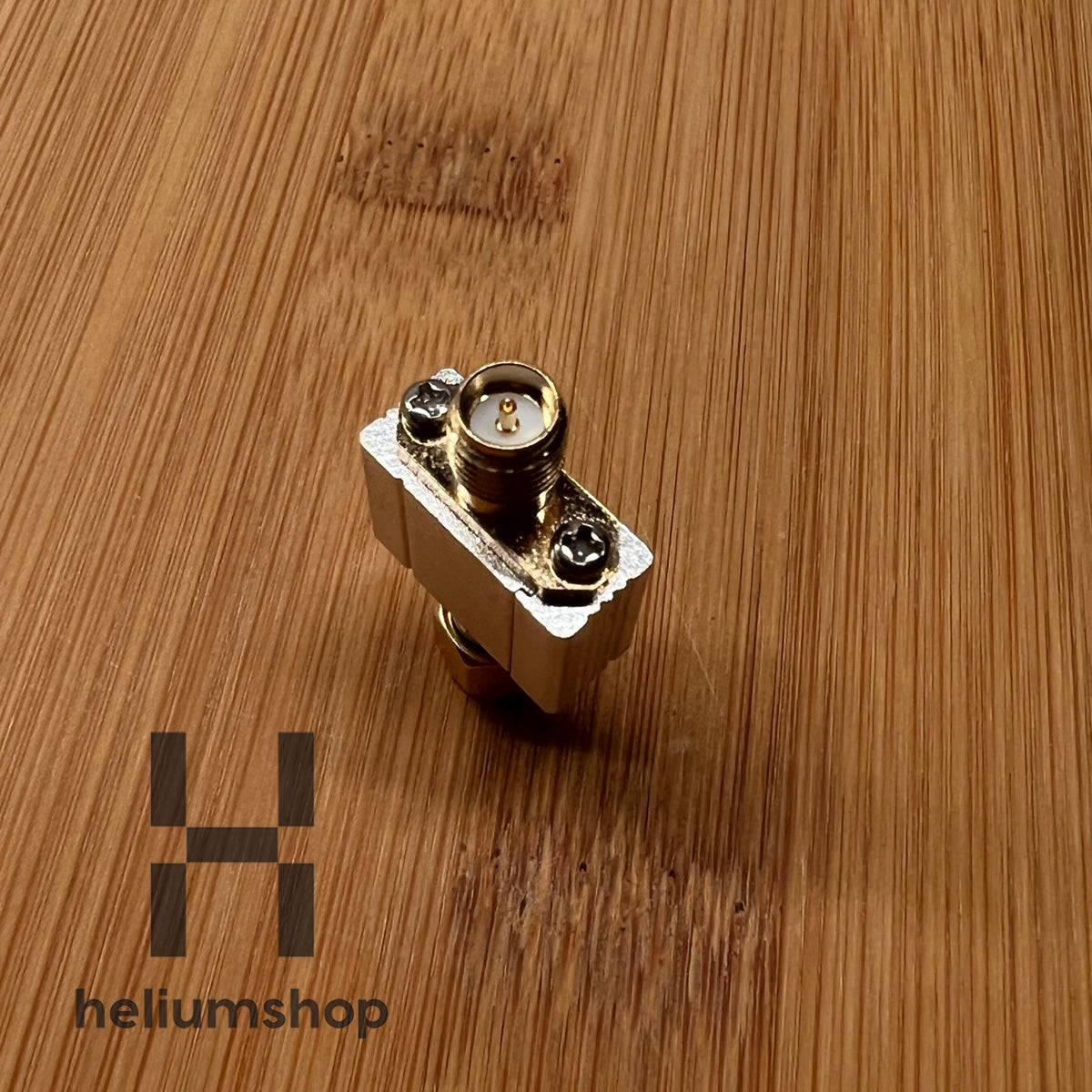

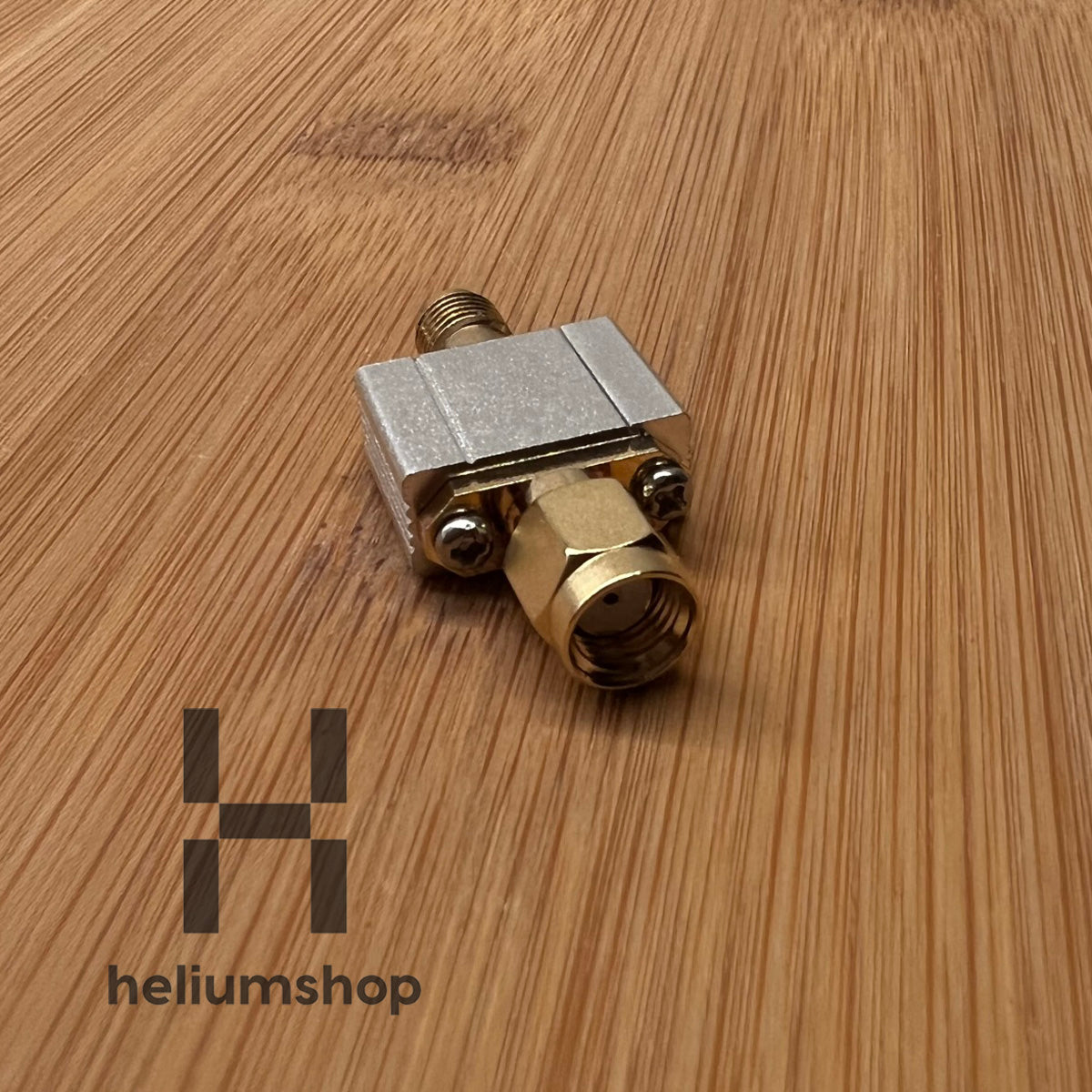

RP-SMA male és RP-SMA female csatlakozókkal, így a szokásos minerekhez és antennákhoz semmilyen más adapterre nem lesz szükséged, csak tekerd rá a minerre a végé mint egy toldást.

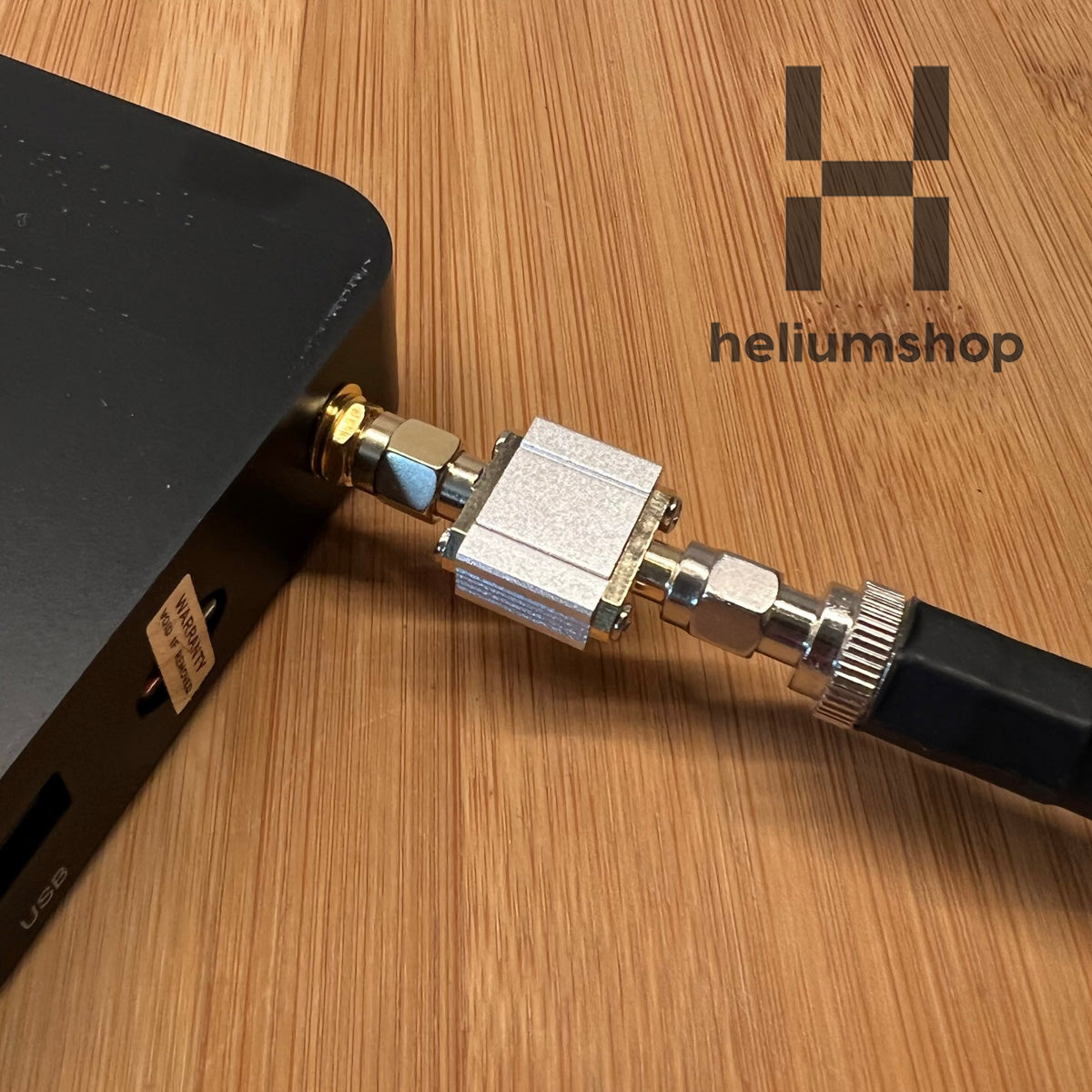

Egy összesállítási példát láthatsz a képeken. Antenna, kábel és miner nem tartozék!
Jellemzők

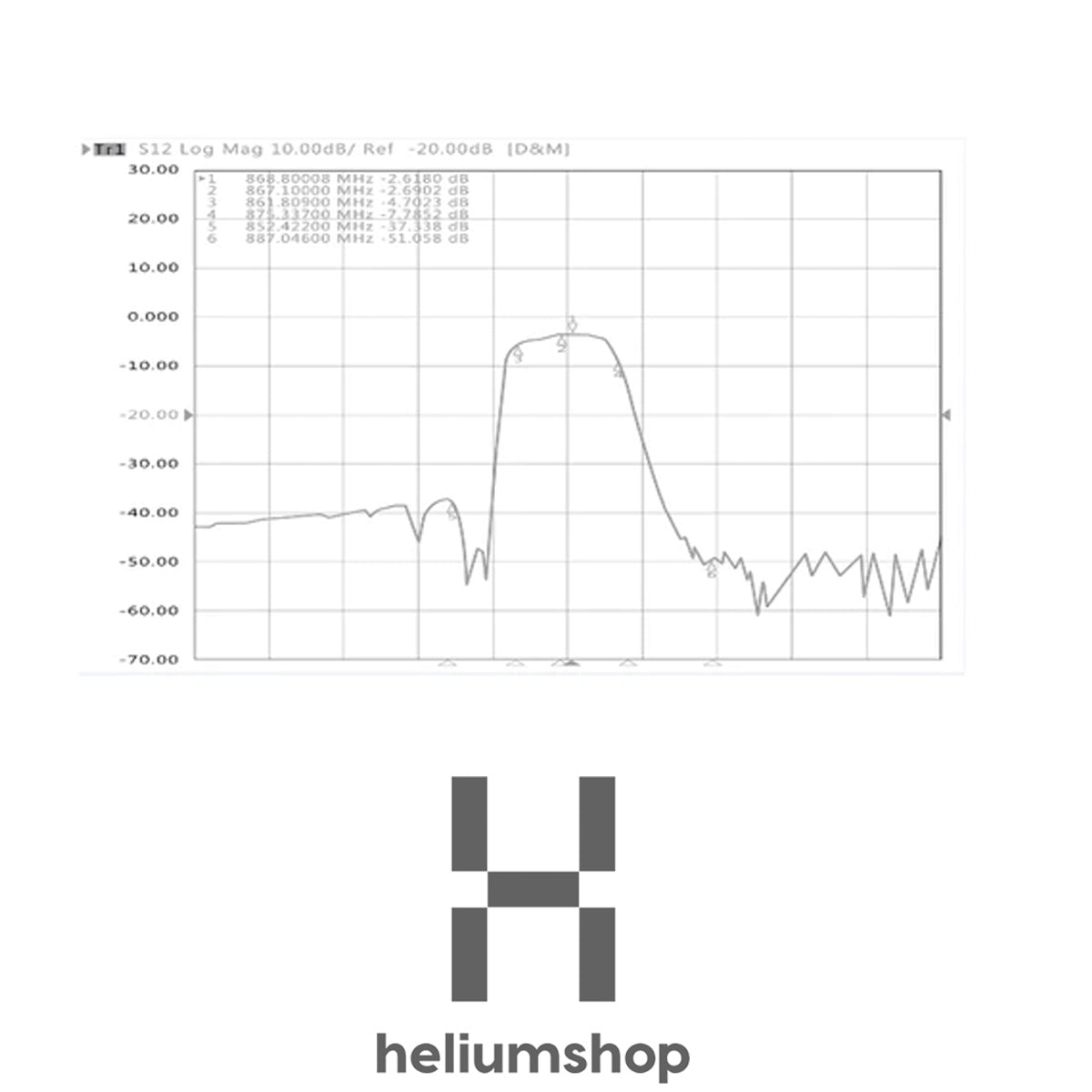

- Frekvencia középpontja：868.3MHz
- Áteresztés szélessége：4MHz
- Az áteresztési interpolációnál a jelveszteség：3.5dB(max)
- Tartományon kíüli frekvenciák szűrése：468MHz~828MHz ≥40dB | 918MHz~1268MHz ≥40dB
- Impedancia：50ohms
- Maximum bementei jelerősség：20dBm
- Működési hőmérséklet：-20~50℃
- Tárolási hőmérséklet：-40~85℃

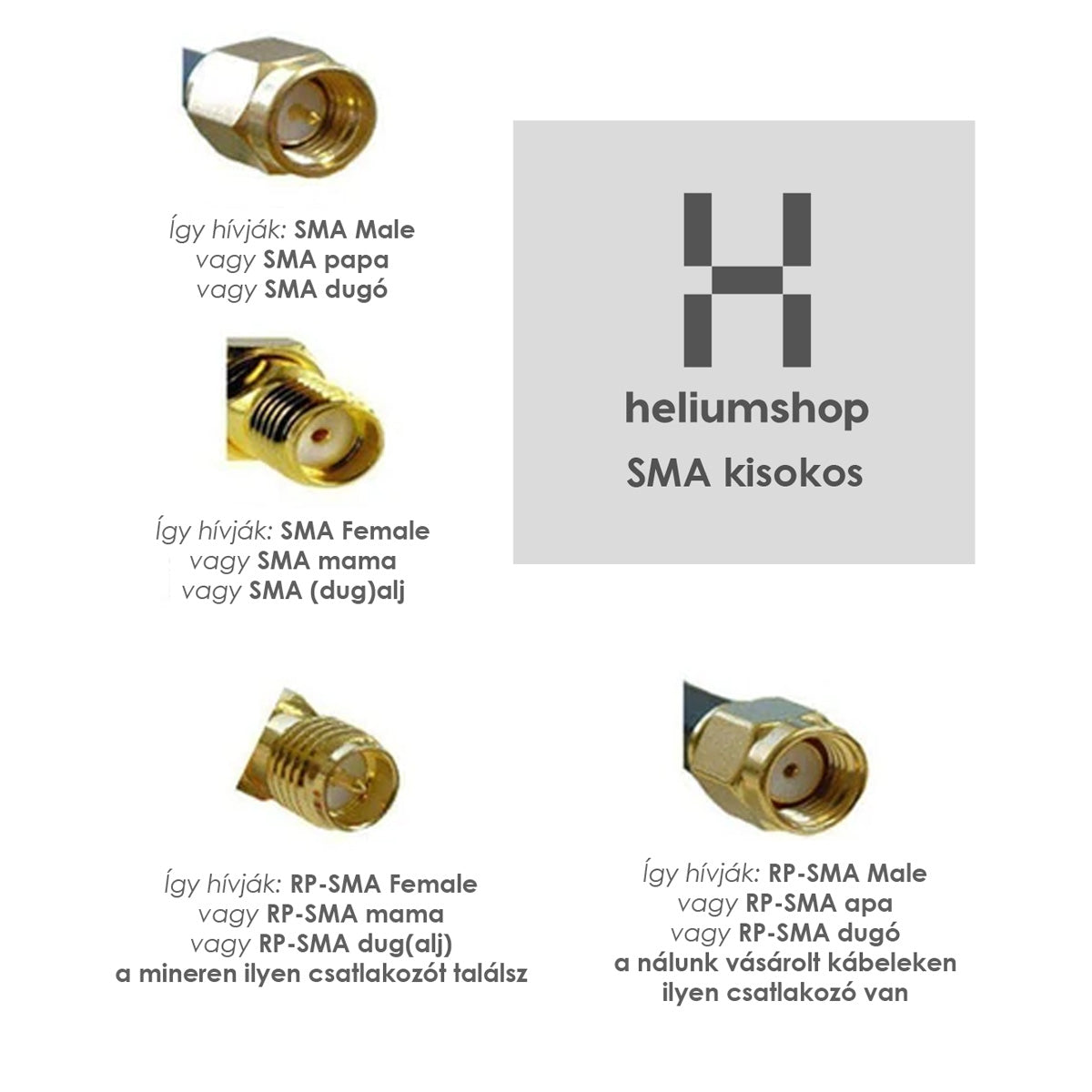

- Csatlakozók típusa：RPSMA-Male (papa) <> RPSMA-Female (mama)
- Méret：17.5*34.4*7.7mm
Fontos figyelmeztetés
Az antenna/kábel cseréjekor a minert minden esetben áramtalanítani kell, mert az antenna vagy kábel nélkül üzemelő miner károsodhat.
A Filter nem kültéri használatra tervezett. A legjobb ha beltérben használod, ha mégis ki kell tenned a szabadba akkor a víz ellen mindenképp védeni kell!
