868 MHz-es (EU ISM) sávra hangolt, 8 dBi nyereségű kültéri körsugárzó antenna üvegszálas burkolatban. Nagyobb területet lefedő, magasabban elhelyezett Meshtastic és MeshCore node-okhoz, repeaterekhez, illetve LoRaWAN átjárókhoz ajánljuk.
A pigtail, a kábel és a bilincs nem tartozék — lent megtalálod, mi kell még hozzá.
Mikor van rá szükséged?
- Tetőre, toronyba, magasabban fekvő pontra szerelnéd a node-ot, ahonnan nagy, viszonylag sík terület belátható.
- A gyári kis antenna hatótávja kevés, és stabil, kültéri megoldást szeretnél.
- Dombos, tagolt terepen vagy közeli lefedettséghez inkább kisebb nyereségű antennát válassz — a 8 dBi-s antenna laposabban, a horizont felé sugároz.
Mi kell még hozzá?
- Felfogató bilincs: antenna felfogató bilincs
- Rövid bekötés a node-hoz (1 m): RG316 pigtail RP-SMA male – N female vagy LMR200 kábel
- Hosszabb, kis veszteségű tetőkábel: HS400 kábel N female – RP-SMA male, 3–10 m
- Ha a node-od SMA (nem RP-SMA) aljzatos — pl. T-Beam, RAK —: RP-SMA female – SMA male adapter (csatlakozó-kisokos)
- Villám- és túlfeszültség-védelem: koaxiális túlfeszültség-védő 0–6 GHz
Fontos — kisugárzott teljesítmény (ERP)
A Meshtastic EU_868 sávjában (869,4–869,65 MHz) a megengedett kisugárzott teljesítmény legfeljebb 500 mW ERP (27 dBm), 10% kitöltési tényezővel. 8 dBi-s antennával és kb. 5 m HS400 kábellel a node adóteljesítménye legfeljebb kb. 22 dBm legyen — a legtöbb node maximuma ennyi, nagyobb erősítőt ne használj.
Az antenna kültéri, IP67-es védettségű, de a szabadban lévő csatlakozásokat érdemes vulkanizáló- és szigetelőszalaggal tömíteni a hosszú távú, megbízható működéshez.
A képek tájékoztató jellegűek.
Technikai adatok
| Típusszám: | FAE-80W-NM (fehér) / FAE-80G-NM (szürke) |
| Frekvenciasáv: | 858–878 MHz |
| Antenna típusa: | körsugárzó (omnidirekcionális), üvegszálas |

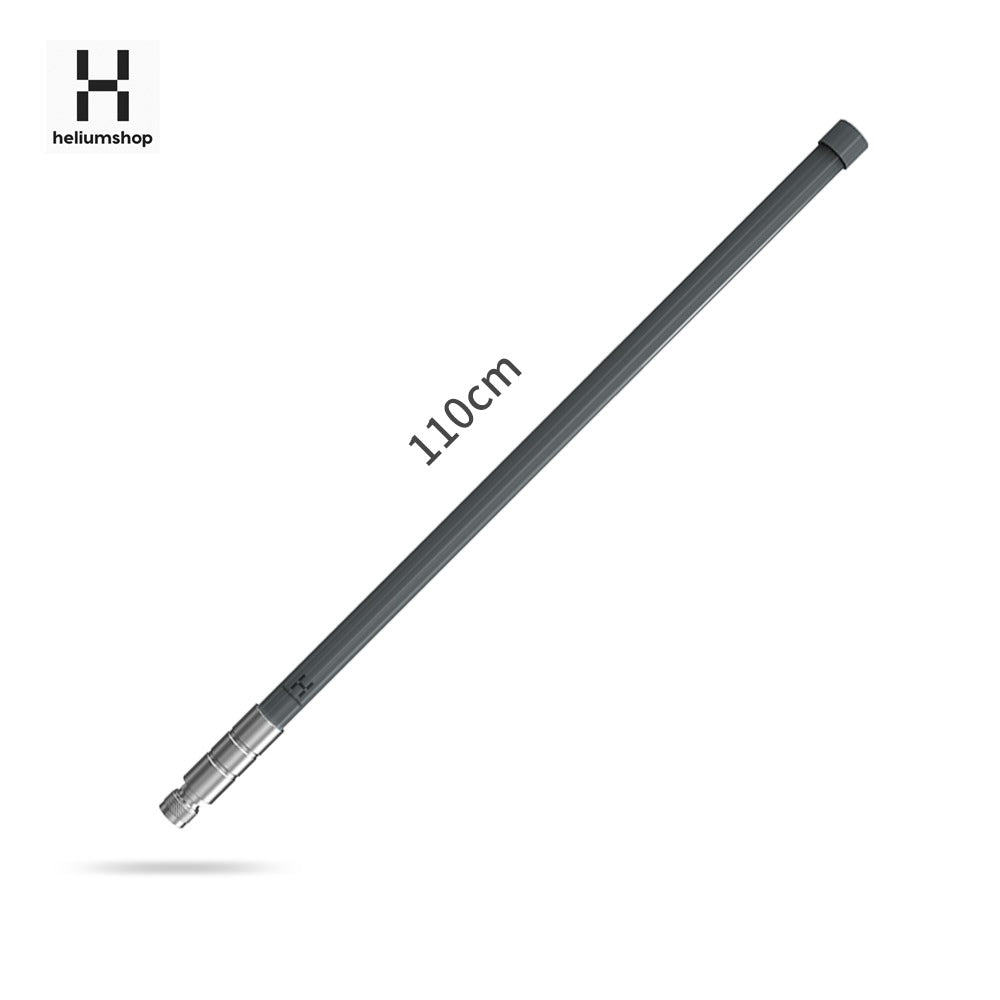

| Hossz: | 110 cm |
| Nyereség (max.): | 8 dBi |
| Impedancia: | 50 Ω |

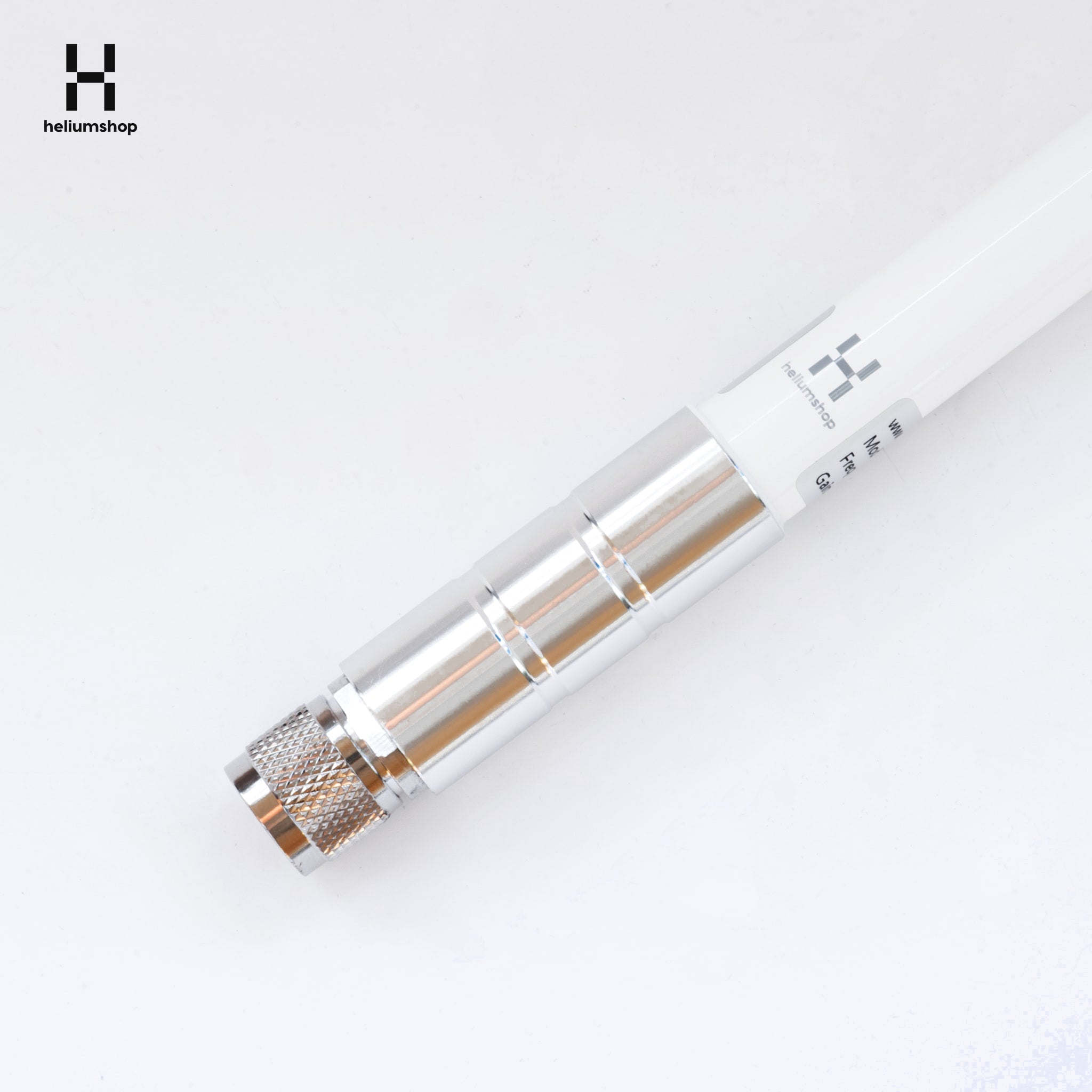

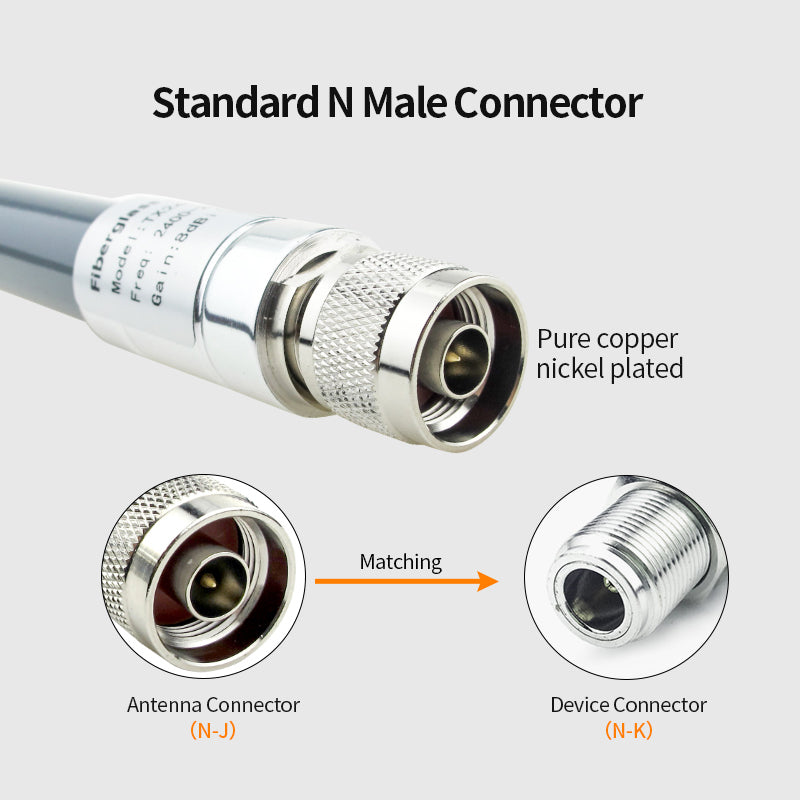

| Csatlakozó: | N-type male |

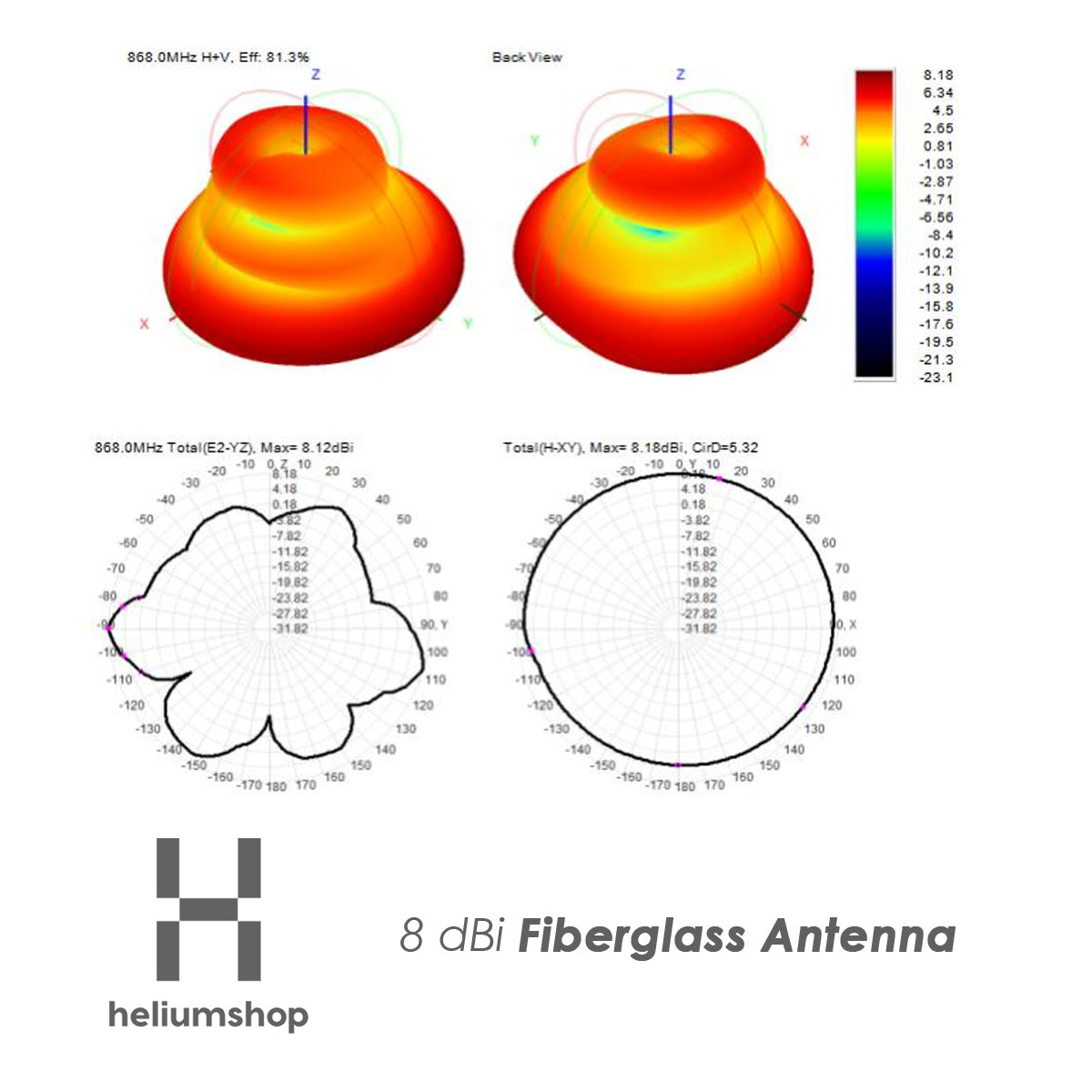

| Vízszintes nyílásszög: | 360° |
| Függőleges nyílásszög: | 20° |

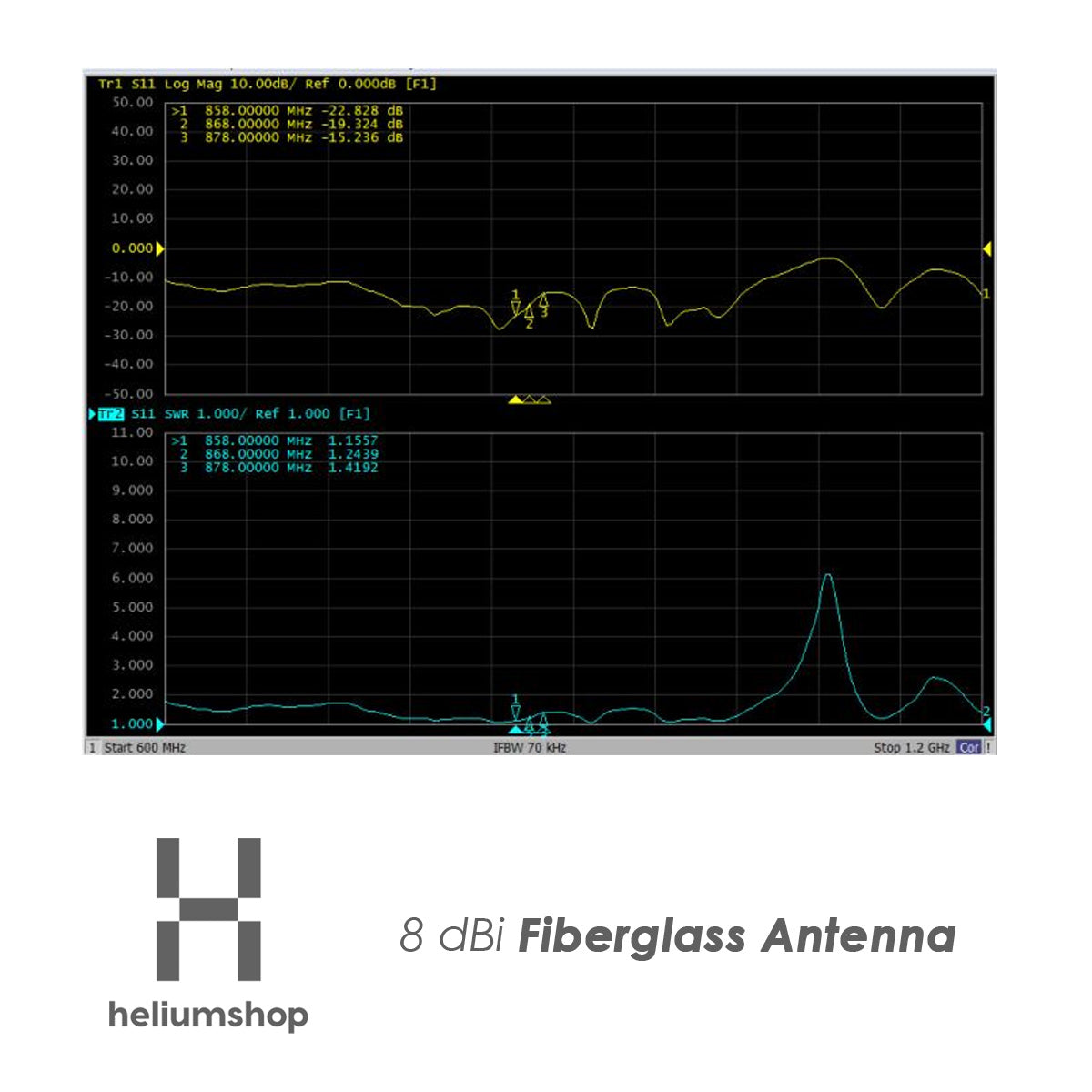

| VSWR: | ≤ 1,5 |
| Villámvédelem: | DC földelt |
| Üzemi hőmérséklet: | -30 °C … +85 °C |
Kérdésed van? Írj nekünk — segítünk kiválasztani a megfelelő antennát és kábelt.
