Az SMA és az RP-SMA csatlakozó ránézésre szinte ugyanolyan — és pontosan ezért rendel mellé rengeteg ember rossz antennát vagy kábelt. Ez a kisokos 2 percben megtanít különbséget tenni, és megmutatja, mit tegyél, ha már megtörtént a baj.
Mi a különbség az SMA és az RP-SMA között?
A csavarmenet mindkettőnél ugyanaz — a különbség a középső tüskében van. Az RP a „Reverse Polarity”, azaz fordított polaritás rövidítése: a dugó és az aljzat belseje fel van cserélve.
| Csatlakozó | Menet | Középen |
|---|---|---|
| SMA male (dugó) | belső menetes hollandi anya | tüske ✔ |
| SMA female (aljzat) | külső menet | lyuk |
| RP-SMA male (dugó) | belső menetes hollandi anya | lyuk |
| RP-SMA female (aljzat) | külső menet | tüske ✔ |

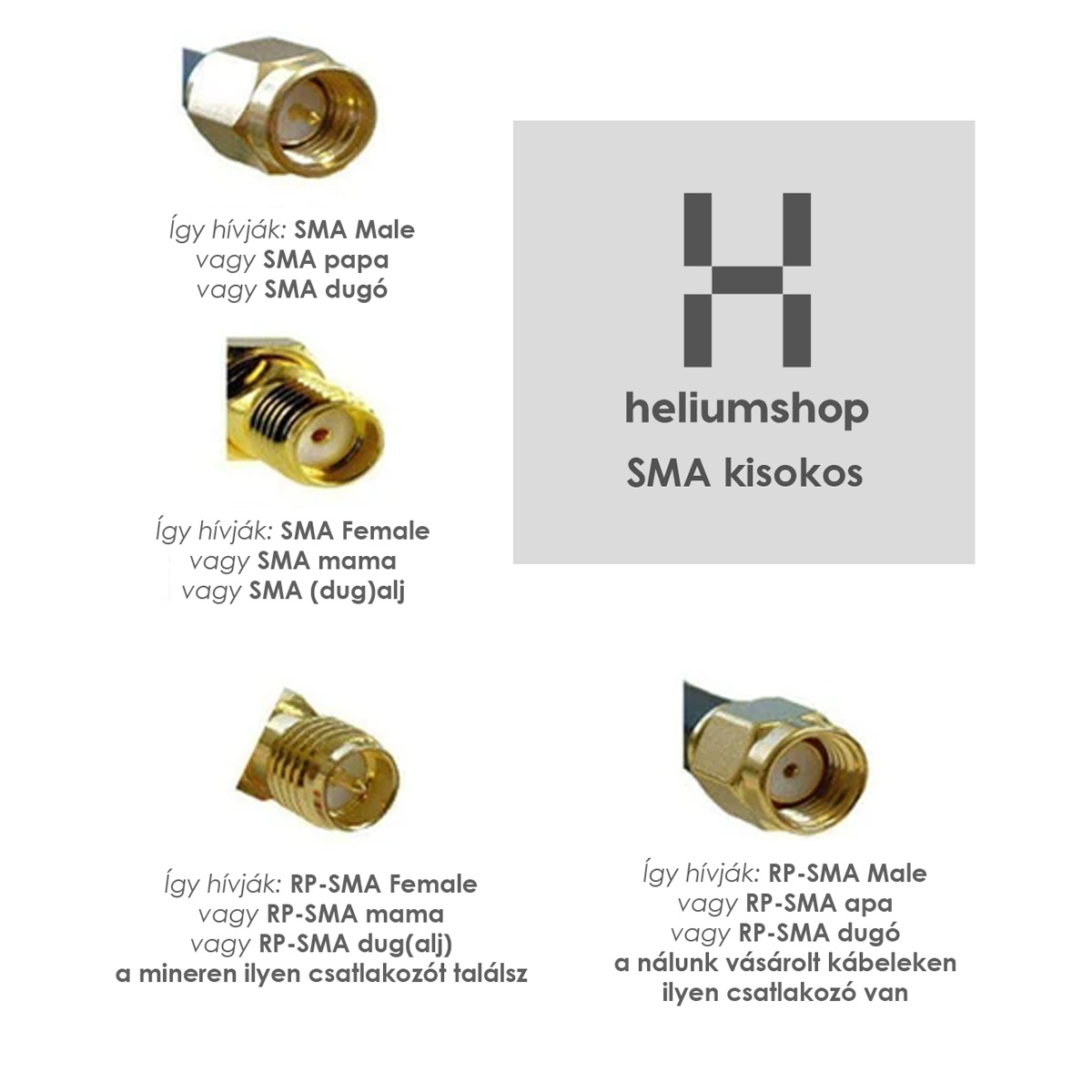

Ökölszabály: nézz bele a csatlakozóba. Ha a dugóban (a forgatható hollandi anyás felében) tüskét látsz, az SMA. Ha a dugóban lyuk van, az RP-SMA.
Melyik eszközön melyik van?
- RP-SMA: WiFi routerek, Helium minerek (RAK, Bobcat, SenseCAP…), sok LoRa gateway
- SMA: a legtöbb Meshtastic node (Heltec, LILYGO T-Beam), GSM/GPS modulok, SDR vevők
- IPEX/U.FL: apró, pattintós csatlakozó beágyazott modulokon — külső antennához IPEX–RP-SMA pigtail kell hozzá
- N-type: a nagy, időjárásálló csatlakozó a kültéri antennák alján — ezért készülnek kábeleink N-type ↔ RP-SMA kivitelben
Vigyázat: ugyanabból a termékcsaládból is létezik többféle kivitel, ezért mindig az adott példány csatlakozóját ellenőrizd, ne a típusnevet!
Nem passzol? Van rá adapter.
Ha az antenna és az eszköz csatlakozója nem talál, nem kell új antennát venned — egy jó minőségű átalakító gyakorlatilag veszteség nélkül megoldja. A leggyakoribb párosítások:
- RP-SMA male → SMA male és RP-SMA female → SMA female — a két világ összekötésére
- RP-SMA male → SMA female, RP-SMA female → SMA male — vegyes esetekre
- SMA → N-type és N-type toldók — kültéri antennákhoz és kábelekhez
A teljes adapter-kínálatunkat a boltban találod. Ha hosszabbításra van szükséged, pigtailekből is többfélét tartunk, például RP-SMA – N-type RG316 pigtailt.
Gyakori kérdések
Ront az adapter a jelen? Egy minőségi SMA/RP-SMA adapter beiktatási vesztesége 868 MHz-en a mérhetőség határán van (~0,1 dB) — nyugodtan használd. Inkább a hosszú, vékony kábelt kerüld.
Össze lehet erőltetni az SMA-t az RP-SMA-val? A menet összemegy, de tüske-tüske vagy lyuk-lyuk találkozik: nem lesz kontakt, vagy sérül a csatlakozó. Ne erőltesd — adapterezd.
Meshtastic node-hoz melyik antennát vegyem? Erről szól a antennaválasztó útmutatónk, kezdőknek pedig ott a Meshtastic kezdő kalauz.
